Российские аналоги импортной кабельной продукции

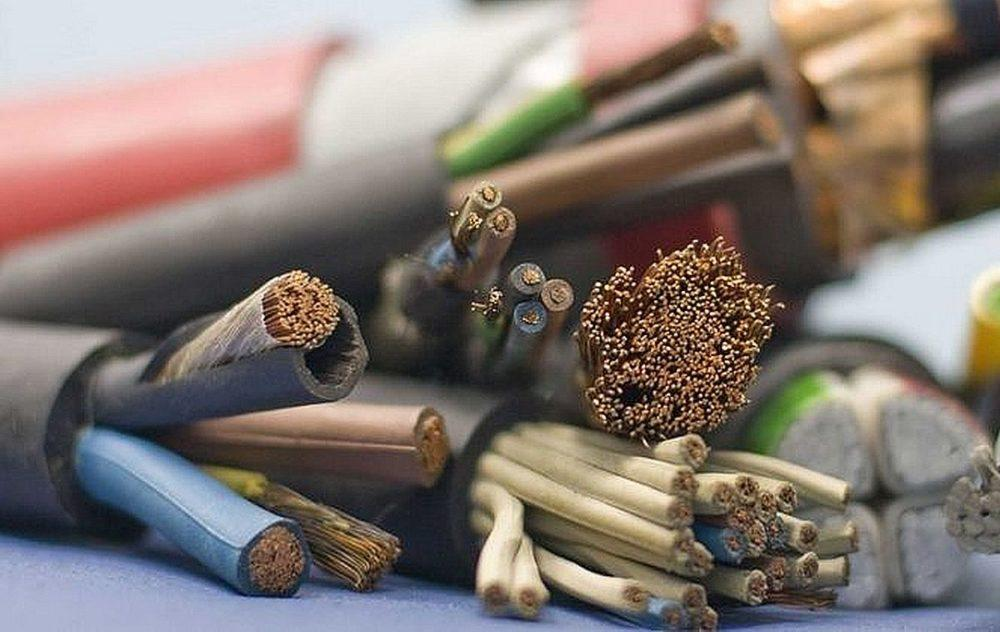

На прокладке электролинии и установке оборудования, работающего от сети, используются кабели. С медными, алюминиевыми или стальными жилами, с экранами или без, широкие и тонкие, гибкие и более жёсткие. Отличающиеся характеристиками согласно области применения. В России кабельная продукция своим качеством не уступает иностранным аналогам, а значит, почти всегда можно найти подходящую замену зарубежного кабеля на случай поломки.
По каким критериям выбирают кабель
На рынке хватает вариантов и выбирая подходящий, стоит учесть ряд условий:
- наличие термостойкой изоляции – позволяет работать при разнице температур;
- максимальный ток (напряжение) в линии, когда подключаются все потребители;
- число жил внутри;
- пожаробезопасность (степень распространения горения);
- электромагнитная защищённость;
- гибкость (насколько гибкий);
- условия эксплуатации (воздействие УФ лучей, давление, влажность);
- передаваемая мощность.
Мощность как основной критерий – ограничивается уровнем пропускаемого тока, суммируясь по каждой из линий. Для помещений подходят ВВГнг и ВВГ с хорошей изоляцией и медной жилой. Они не горят при возгорании, только медленно плавятся. Сечение также выбирают, ориентируясь по мощности.
Термостойкая изоляция
На случаи критического нагревания жилы, оказания на неё большой переменной или постоянной нагрузки, используются кабели, оснащённые термобарьером / фторопластовой изоляцией. К примеру, иностранный H05SS-F, способный выдерживать высокий 180 градусный нагрев и заморозку в -60. Прокладывается на системах электропитания в 500В в пожароопасных условиях. Отечественный аналог ему – РКГМ, рекомендуется укладывать внутрь термостойкой гофры.
Электромагнитная защита
Кабели, оснащённые защитным экраном, подходят для судостроения (на кораблях или в гавани) как КНРТП – гибкий, многожильный с защитным, без изоляции, экраном. Импортная замена U – HFFRATm, где экраном служит медная проволока. Сам кабель – это многопроволочные скрученные медные жилы, покрытые снаружи полиэтиленовой (пластиковой) изоляцией. Многопроволочный экран защищает кабель от сильных электромагнитных помех.
Эксплуатация
Кабели должны стабильно работать при разных температурах, перепады бывают -60 мороза / +200 градусов экстремального нагревания. Ещё имеется рис механического повреждения и высокая влажность, тогда кабель нужен бронированный. Вместо российского ПвБбШв стоит взять импортный Cu / XLPE / PVC / AWA / PVC. Такими прокладывают линии с высоким 660В / 1000 В напряжением в переменном / стационарном значении. Алюминиевые жилы в основании покрыты снаружи ПВХ изоляцией, а бронирующий слой представлен 2 стальными лентами.
Актуальность замены зарубежных кабелей на отечественные
Зарубежные кабели качественные и служат долго, но в случае поломки их необходимо заменить, а приобрести такой же бывает дорого. На стоимость накладываются транспортные расходы, наценку делает и продавец. Ждать прибытия заказа тоже не всегда удобно на случай внезапной поломки с ограничениями по времени. День простоя для предприятия – это убыток, лучше взять «у своих» кабель с максимально близкими характеристиками и качеством не хуже иностранного. Многие российские заводы производят кабели много лет и успели зарекомендовать себя как проверенные поставщики.
Таблица соответствия
Самостоятельно подыскать аналог иностранному среди российских кабелей непросто, производители не предоставляют в упаковке подробного описания характеристик. И маркировки у них разные, отечественные компании в названиях скрывают под аббревиатурами основные характеристики как «Г» - гибкий или «Б» - бронированный. Даже зная перевод этих слов на английском, сложно разобраться самостоятельно, учитывая разные категории применения кабелей.
Сравнительная таблица марок позволит быстрее найти подходящий вариант.

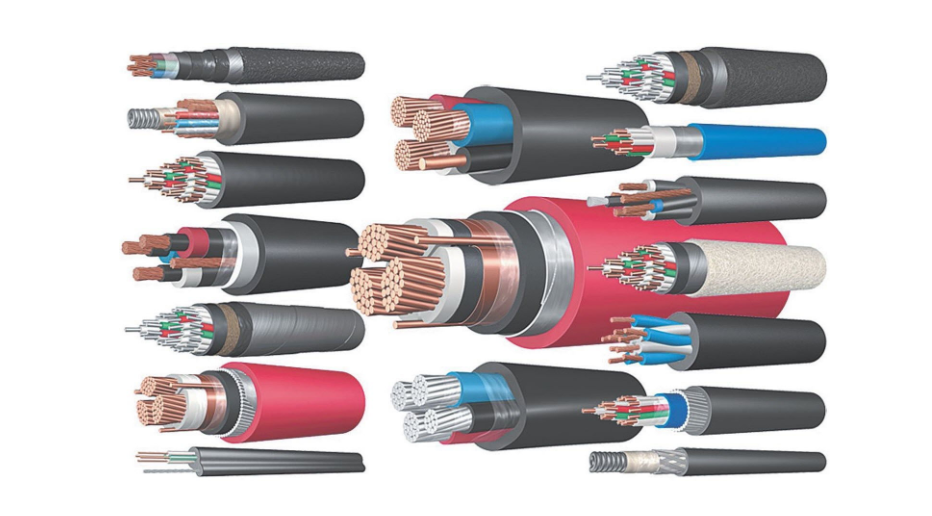

Аналоги силовых кабелей с изоляцией из ПВХ
| Зарубежная марка | Наша марка |
| NYY-J, NYY-O 0,6/1 kV, CYKY - 0 6 /1 kV | ВВГ, ВВГнг, ВВГз*, хладостойкие ВВГ-ХЛ. ВВГнг-ХЛ 0.6/1 кВ |
| NYIFY-J, NYIFY-О | ВВГ-П, ВВГнг-П 660 В |
| NAYY-J, NAYY-0 0,6 /1 kV | АВВГ, АВВГз*, АВВГнг, АВВГзнг, хладостойкие АВВГ-ХЛ. АВВГнг-ХЛ 0.6/1 кВ |
| NYIFY-J, NYIFY-0 | ВВГнг-П 660. 1000 В |
| NYCY, NYCWY | ВВГЭ*. ВВГЭнг-LS |
| LiYCY | кгвэв*. кгвэвнг |
| NYM-O, NYM-J | КВВГз, ВВГз*. ВВГзнг 0,66 кВ |
| Similar NYM-J, NYM-0 | КГВВ*, КГВВз, негорючие КГВВнг, КГВВзНГ |
| MCMK | ВВГЭ |
| Li YY, YSLY, YZ -500 | КГВВ*. КГВВз. негорючие КГВВнг, КГВВзНГ |
| (N)YM(St)) | КВВГЭнг |
| (N)YM(St) | КВВГЭ*. КВВГЭнг. КВВГЭнг-LS |
| (N)YM(St)) | КВВГЭ |
| LiY | НВ, НВМ |
| AMCMK | АВВГЭ |
Аналоги силовых бронированных кабелей с изоляцией из ПВХ
| Зарубежная марка | Наша марка |
| YBY-O, YBY-J or Си / PVC / STA / PVC 0,6 /1 kV | ВБбШв*, негорючий ВБбШнг, хладостойкие ВБбШв-ХЛ, ВБбШнг-ХЛ 0,6/1 и 1 кВ |
| AYBY-O, AYBY-J or AL / PVC / STA / PVC 0,6 /1 kV | АВБбШв*, негорючий АВБбШнг, хладостойские АВБбШв-ХЛ, АВБбШнг-ХЛ 0,6/1 кВ и 1 кВ |
| AL / LSOH / STA / LSOH 0.6 /1 kV | негорючий и малотоксичный АВБбШвнг-LS |
| AL / PVC / STA/ PVC -1.8 / 3 kV | негорючий АВБбШнг |
| Сu / LSOH / STA / LSOH 0,6 /1 kV | негорючий и малотоксичный ВБбШвнг-LS |
| Сu / HEPR / PVC, FG70R, FG7OH2R | негорючий и малотоксичный PвBнr(A)-LS |
| Сu/ PVC / STA/PVC 3 kV | негорючий ВБбШнг |
* - наиболее релевантный аналог марки импортного кабельного изделия.
Аналоги силовых бронированных кабелей с изоляцией из СПЭ
| Зарубежная марка | Наша марка |
| N2XCY | ПвВГЭ* |
| N2XCWY | малотоксичный ПвВГЭнг-LS |
| NA2XCY | АПвВГЭ* |
| NA2XCWY | малотоксичный АПвВГЭнг-LS |
| AL / XLPE / PVC / STA / PVC 0.6 /1 kV | АПвБбШв |
| AL / XLPE / LSON / STA / LSON 0.6 / 1 | негорючий и малотоксичный АПвБбШнг-LS |
| N2XY-0.6/1 kV | ПвВГ 1 кВ |
| NA2XY -0.6/1 kV | АПвВГ |
| N2XH 0.6 /1 kV | негорючий и безгалогенный ПвПГнг-HF |
| NA2XH 0.6 /1 kV | негорючий и малотоксичный АПвВнг-LS |
| N2XB2Y | ПвБбШп |
| NA2XB2Y 0.6/1 kV | АПвБбШп |
| N2XB2Y | ПвзБбШп |
| NA2XB2Y | АПвзБбШп |
| Cu / XLPE / PVC / STA / PVC 0.6 /1 kV | ПвБбШв |
| Cu / XLPE / LSON / STA / LSON 0.6 /1 kV | негорючий и малотоксичный ПвБбШнг-LS |
| N2XS2Y 3,6/6 kV + 18/30/36 kV | ПвП-6 кВ,ПвПу-6, 10, 20, 35 кВ |
| NA2XS2Y 3,6/6 kV + 18/30/36kV | АПвП-6 кВ, АПвПу-6, 10, 20, 35 кВ |
| N2XS(FL)2Y 3,6/6 kV + 18/30/36: 64/110kV | АПвПг- 6,10, 20, 35, 64/110 кВ, АПвПуг- 6, 10, 20, 35 кВ |
| NA2XS(FL)2Y 3,6/6 kV + 18/30/36; 64/110 kV | ПвП2г- 6, 10, 20, 35, 64/110 кВ, ПвПу2г-6, 10, 20, 35 кВ |
| N2XS(F)2Y 3,6/6 kV + 18/30/36; 64/110 kV | АПвП2г - 6. 10, 20. 35. 64/110 кВ. АПвПу2г-6. 10, 20, 35 кВ |
| NA2XS(F)2Y 3,6/6 kV + 18/30/36 : 64/110 kV | ПвПг-6, 10, 20, 35, 64/110 кВ, ПвПуг-6, 10, 20, 35 кВ |
| Cu/ SC/ XLPE/ SC/ CuT/ STA/PVC 3,6/6kV+ 18/30/36 kV | ПвБВ 6-35 кВ |
| Cu/ SC/ XLPE/ SC/ CuT/ STA/LSOH 3,6/6kV+ 18/30/36 kV | ПвБВнг(А)-ЕБ, ПвБВнг(В)-ЕБ 6-35 кВ |
| AL/ SC/ XLPE/ SC/ CuT/ STA/PVC 3,6/6kV+ 18/30/36 kV | АПвБВ 6-35 кВ |
| AL/ SC/ XLPE/ SC/ CuT/ STA/LSOH 3,6/6kV+ 18 | негорючие и малотоксичные АПвБВнг(А)-ЕБ, АПвБВнг(В)-ЕБ 6-35 кВ |
| N2XSH 3,6/6kV+ 18/30/36 kV | ПвВнг(А)- LS 6-35 кВ,ПвВнг(В)-ЕБ 6-35 кВ |
| NA2XSH 3.6/6kV* 18/30/36 kV | АПвВнг(А)-ЕБ 6- 35 кВ. АПвВнг(В)-ЕБ 6-35 кВ |
Аналоги силовых гибких кабельных изделий для подвижного монтажа
| Зарубежная марка | Наша марка |
| H07RN-F | КГ, хладостойкий КГ-ХЛ. КГН‘, КПГНТ, КПРПСТ |
| H05RN-F | РПШ, РПШМ |
| H05RR-F | ПРМ |
| H05RR-F | ПРС, ПРСн |
| H05W5-F | ПВСм |
| H05RN-F | ПРМ. ПРМн |
| H01N2-D | ког |
| H05W-F, OWY | пвс. пвсн |
| H05WH2-F, OWYp | ШВВП, ШВВПн |
| H03VH-F | ШВП, ШВПн |
| NSHTOU | КПГ2У |
| FLRY | ПВАМ |
| HVTDU | КГЭ, хладостойкий КГЭ-ХЛ |
| OLFLEX tr UCK 170 or OLFLEX tr UCK SPIREX | ПГВА |
| H07V2-K, LgYc | ПВА |
| NSSHOU | КГН |
| NSGAFOU | ПРМТ |
* - наиболее релевантный аналог марки импортного кабельного изделия
Аналоги проводных изделий для ЛЭП
| Зарубежная марка | Наша марка |
| ААС | A |
| С | M |
| АМКА-Т | СИП-2Т |
| АХКА | СИП1,СИП-1т,СИП2 |
| АХКА-Т. NFA2X, TORSADE. NFC 33209 | СИП2 |
| ACSR. AACSR | AC |
| ALUS | СИПс-4 |
| ABC, AsXS, NFA2X | СИП4 |
| SAX, PAS-W | СИПЗ |
| AsXSn | СИПн-4, негорючий СИП-5нг |
Аналоги кабелей и проводов телефонной связи
| Зарубежная марка | Наша марка |
| A-2Y(L)2Y | ТППэп |
| A-2YF(L)2Y | ТППэпЗ |
| A-2Y(L)2Y | ТППэпт |
| A-02YS(L)2Y | ТПпП |
| A-2Y(L)2YB2Y | ТППэпБбШп |
| A-02YS(L)2YB2Y | ТПпПБбШп |
| A-02YSF(L)2YB2Y | ТППпЗБбШп |
| A-02YSF(L)2Y | ТПпПЗ |
| A-PMZ | ТЗГ, ТЗБ |
| A-PMZBC | ТЗБГ |
| A-2YF(L)2YB2Y | ТППэпЗБбШп |
| YV | ПКСВ |
| Y-2Y(L)Y | ТПВ |
| Y-2Y(L)Y IEC 60332-3 category A | ТПВнг |
| F/UTP | НВПЭ |
| UTP | НВП, НВПп |
| Multipair cable F/UTP | ТНВПЭ, ТНВПЭнг, ТНВПЭнг-LS, ТНВПВЭнг-LS, ТНВППпЗ, ТНВППпг. ТНВППпнг-HF, ТНВППпгнг-НР ТНВПВЭнг |
| Multipair cable U/UTP | ТНВП, ТНВПнг, ТНВПнг-LS. ТНВПВнг-LS, ТНВПВнг |
