Как правильно выполнять соединения кабелей: обзор способов
Наиболее популярным и почти единственным вариантом соединения двух проводов ранее была скрутка. Простой, проверенный годами и доступный всем способ, когда зачищенные концы просто скручивали между собой, зажимая пассатижами. Затем обматывали лентой. Ремонт дома ранее также выполняли сами, ограничиваясь простыми работами, это касалось прокладки электросистемы. Сегодня вариантов соединения проводов стало гораздо больше и следует выбрать среди них наиболее эффективный и безопасный, не ограничиваясь простотой исполнения.

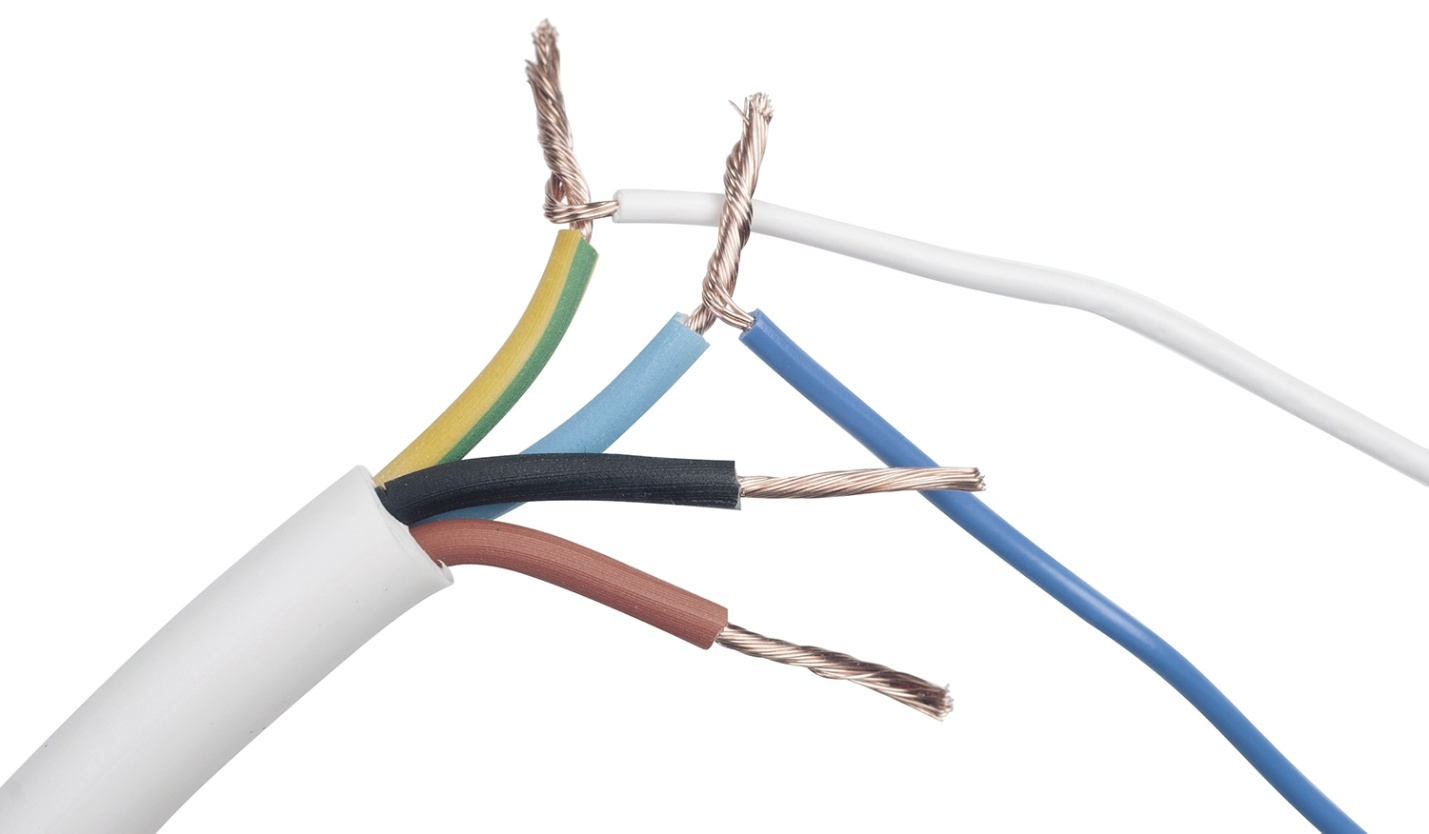

Почему сегодня скрутка кабелей нежелательна

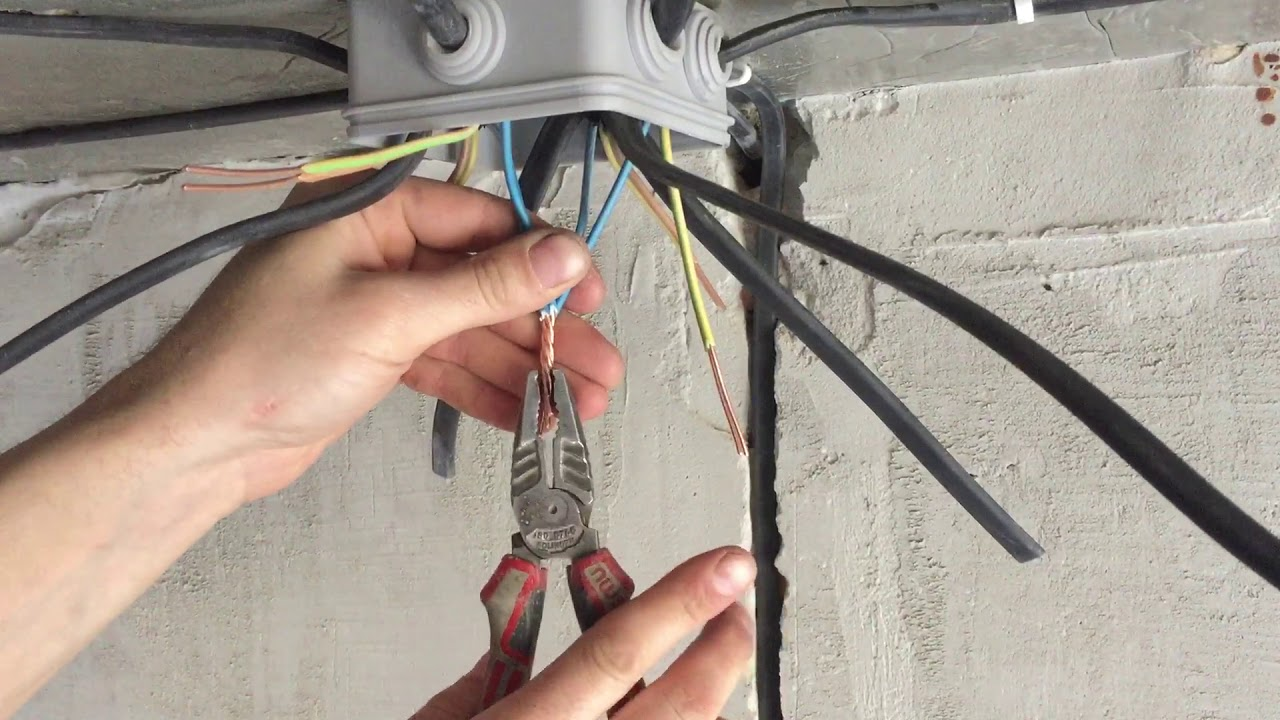

Прямого запрета скручивать кабели в ГОСТ, положениях СНиП или ПУЭ нет, лишь рекомендации дополнять этот способ другими. Классическая скрутка – простейший механизм соединения, когда очищенные концы проводов плотно скручиваются пассатижами между собой. Электромонтажники уверены – такой вариант технически устарел, другие уверены в его надёжности при правильном исполнении.
Чем опасна скрутка:
- Когда ремонтные работы «мокрые», проводники внутри монтажных коробок соприкасаются с водой, алюминиевое или медное основание может быстро окислиться, что снижает качество электрического контакта.
- Устанавливая больше розеток и подключая электроприборы, пользователь увеличивает нагрузку, что отражается и на соединениях. Они нагреваются, высокая температура как катализатор запускает процесс окисления проводов из-за влаги, может быть возгорание.
В доме, где проводка скрыта, розетка может сломаться – неприятно, но сеть будет работать дальше, но, если скручивать провода в сети деревянного дома или гараже – опасно риском контакта со сгораемым материалом или водой.

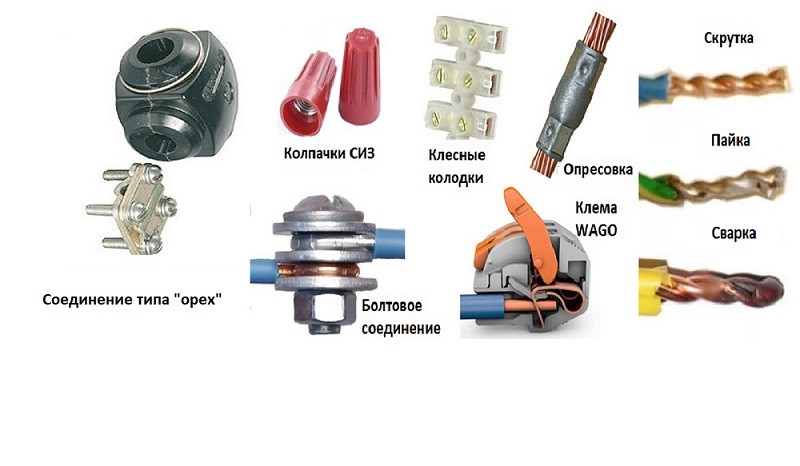

Рабочие виды соединения проводов
Существует несколько разновидностей соединения, разрешённых действующими нормами.

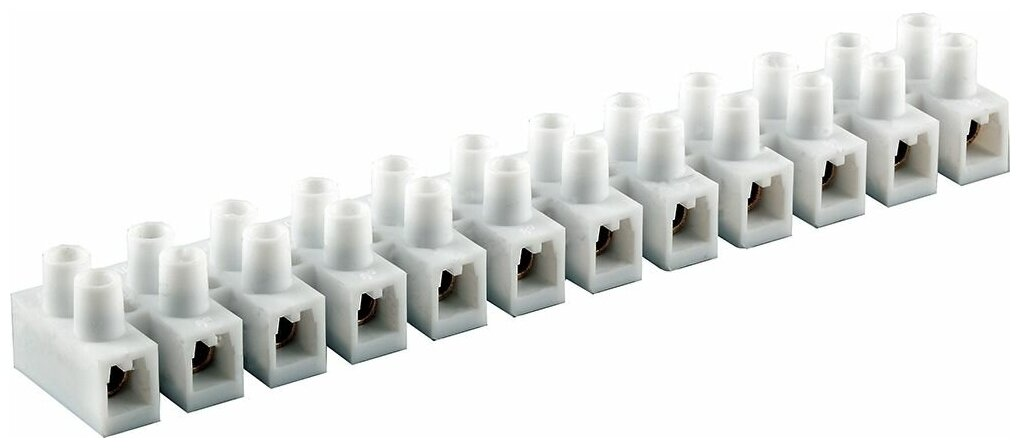

Клеммные колодки – довольно простой вариант, используется внутри распределительных коробок и при подключении к сети осветительных приборов. Колодка – латунная втулка в пластиковом корпусе. Чтобы внутри неё крепить концы проводов, надо вручную вкрутить винты с отвёрткой, при этом размер колодки должен соответствовать диаметру сечения проводов. Многопроводниковые кабели соединяются наконечниками. Основной минус – так можно соединить 2 кабеля с одинаковыми жилами.

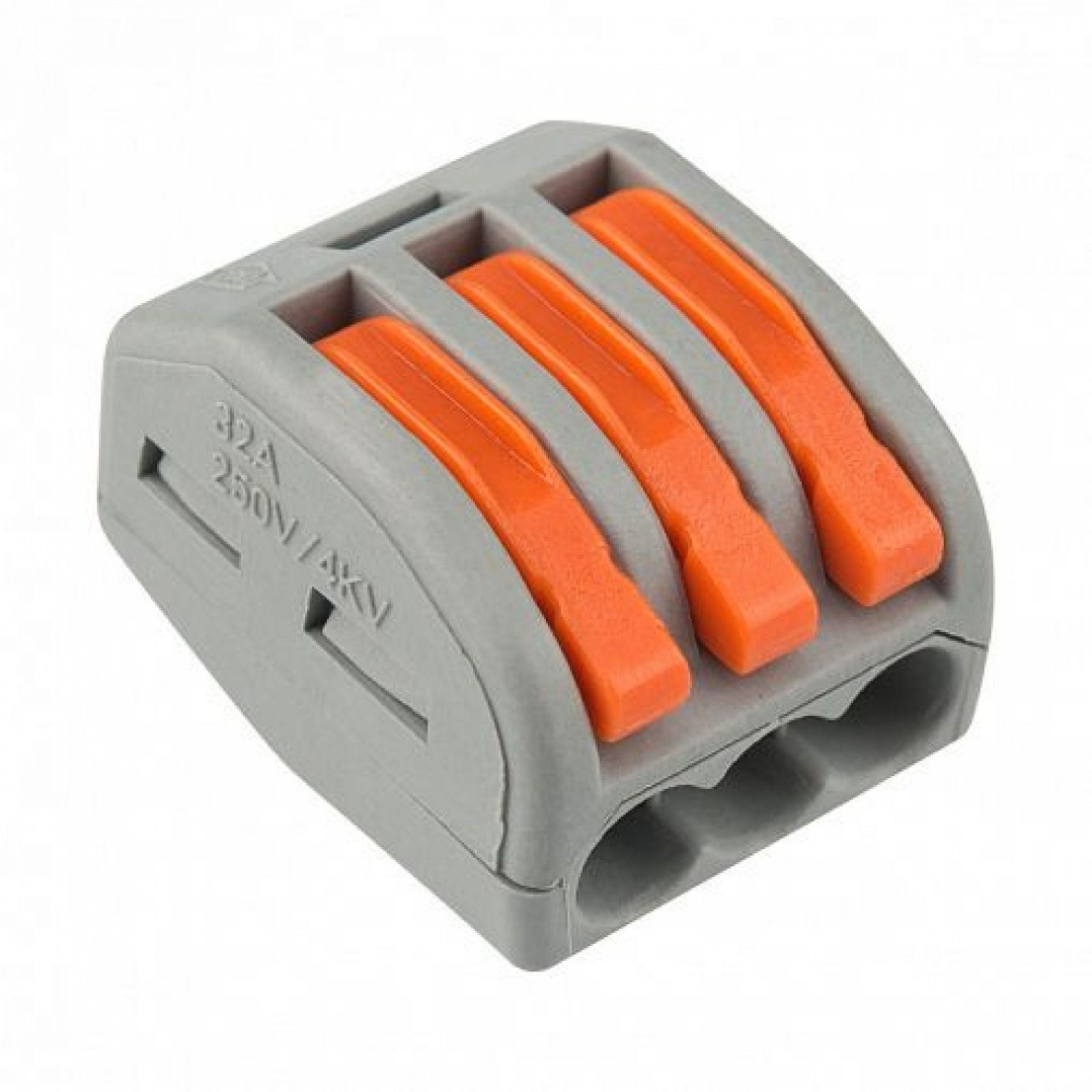

Клеммы Wago – клеммы с рычажным зажимом, который плотно фиксирует жилу, не повредив конструкции. Есть 2 разновидности клемм – неразъёмные одноразовые и разъёмные, где не просто соединяются проводники, но и быстро разъединяются, если надо. Плюс – можно соединять разные кабели, медь с алюминием, фиксировать больше 2 жил одновременно и без дополнительных аксессуаров. Минусы – дорого стоят и можно подключать для освещения и подключения обычных розеток.

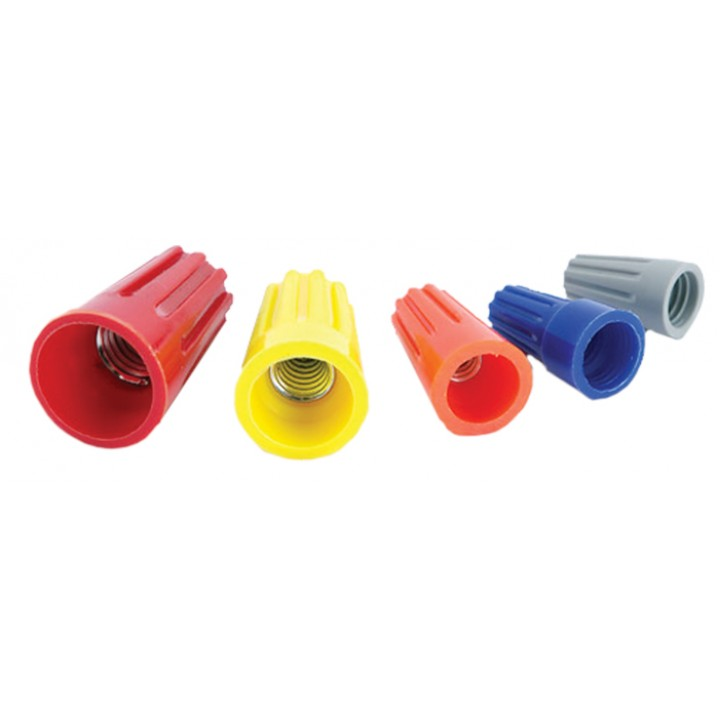

Колпачки СИЗ (соединительные изолирующие зажимы) – пластиковые колпачки с пружинкой внутри, что фиксирует край проводника. Плюсы – негорючие, маленькие, недорогие и удобно маркировать кабели. Минусы – нельзя соединять жилы с разного металла.

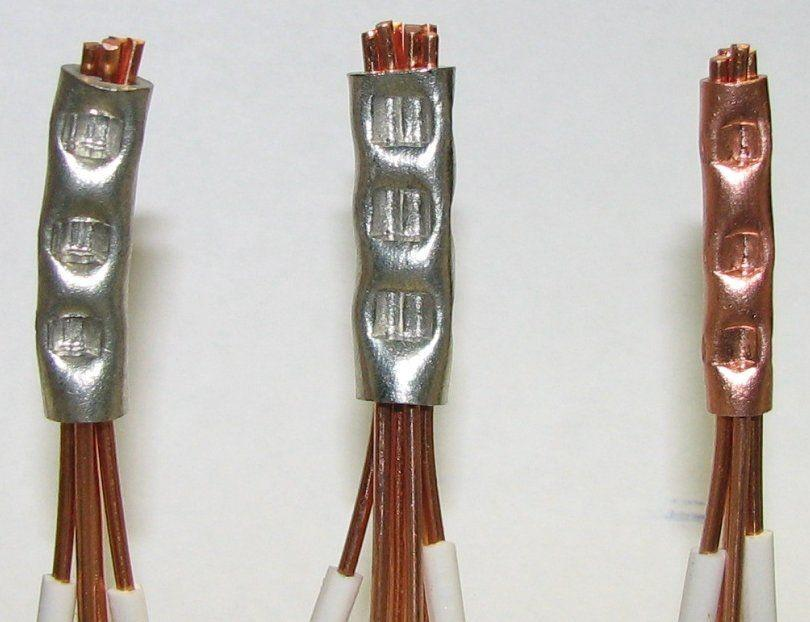

Опрессовка с гильзами – надёжно соединяет края проводов. Одних гильз мало, нужны пресс – клещи и термоусадочная трубка, обеспечивающая герметичность места соединения. Неразъёмный вариант, придётся обрезать и заново склеивать при ремонте с заменой гильзы.

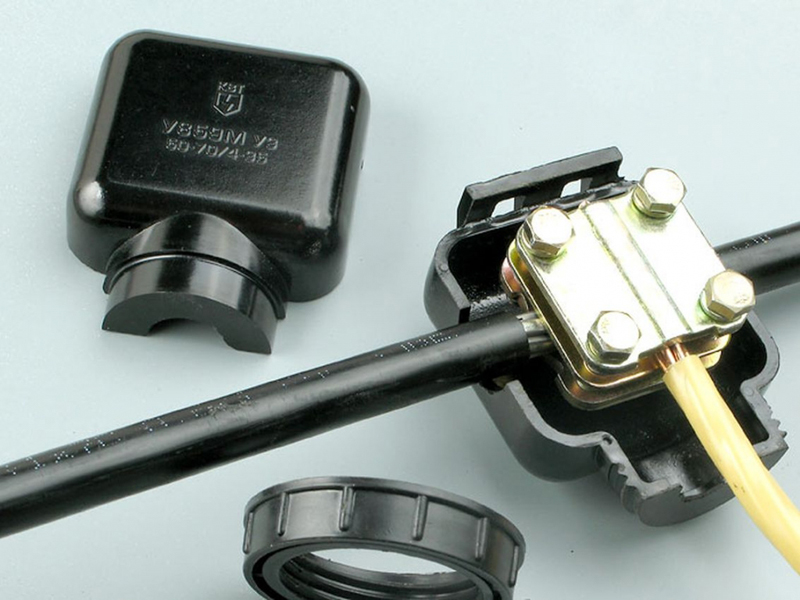

Зажим «Орех» - включает в конструкции 2 пластины + 4 винта по углам. Зачищенные заранее концы проводов фиксируются внутри пластины, затем сверху крепится карболитовая оболочка. «Орешек» удобный, до большой по размерам, не поместится внутри распределительной коробки.

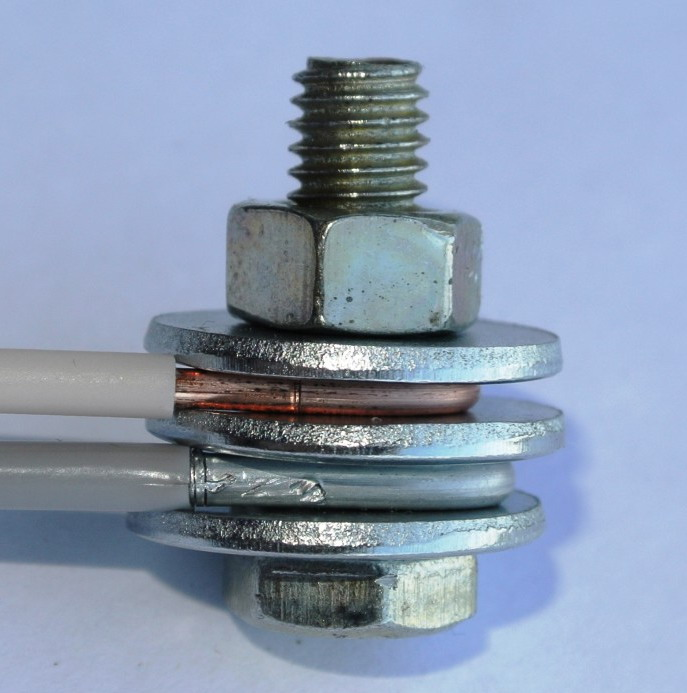

Соединение с болтом – конструкция включает большой болт, гайку и 3 шайбы. Пригодится, когда под рукой не окажется материалов на исполнение вышеперечисленных вариантов. На резьбу болта сначала надеть шайбу, далее зачистив жилу, накрутить сверху шайбы кольцами. Установить далее 2 шайбу, жилу и 3 шайбу, закрутить плотно и изолировать гайку. Так удобно соединять медные или алюминиевые жилы проводов.
Сварка – для исполнения нужен сварочный аппарат, пассатижи, электроды под сварку, флюс и бокорезы с защитными очками (экраном). Зачистив жилы провода заранее, скрутить между собой, затем сварить место соединения. Надёжный, пусть рискованный способ, не подходит медным или алюминиевым жилам.

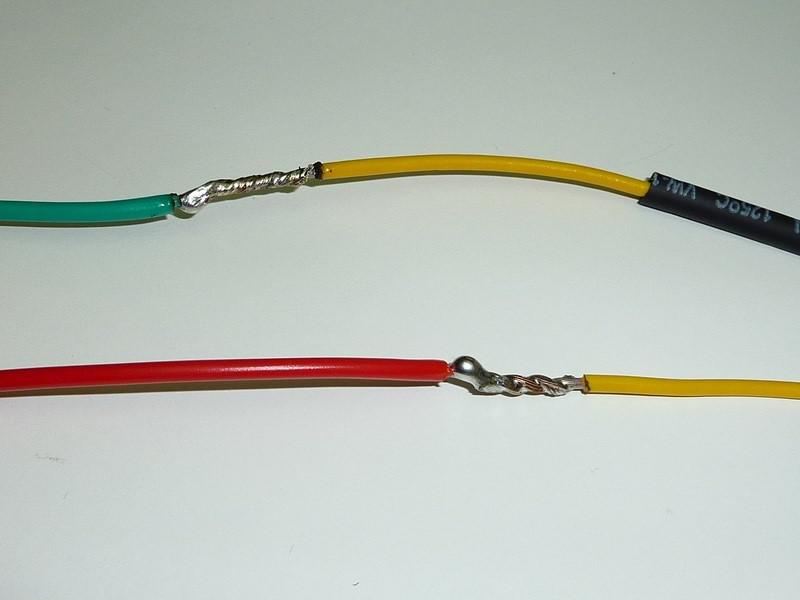

Пайка – популярный, хоть не рекомендованный СП способ. Неразъёмное соединение зачищенных концов с окунанием в ёмкость с расплавленным припоем.
